Ochrana spotřebičů po zásahu objektu bleskem

zveřejněno: 12. 1. 2022
blesk

K čemu slouží svodiče přepětí?

Svodiče přepětí (SPD) slouží k ochraně elektrických zařízení a elektrické instalace před účinky krátkodobých přepětí, která se vyskytují v důsledku atmosférických výbojů (blesků) a při spínacích pochodech v průmyslových objektech.

Jakým způsobem vybrat svodič přepětí v domovní instalaci?

Volbu a umístění jednotlivých přepěťových ochran vždy přednostně určí projekt ELEKTRO s výpočtem řízení rizik dle souboru norem ČSN EN 62 305 a normy ČSN 33 2000-5-534 ed. 2. Projekt identifikuje možná rizika v případě úderu blesku do stavby, zatřídí objekt do odpovídající hladiny ochrany před bleskem a zvolí nejvhodnější ochranná opatření.

Jednotlivé typy svodičů přepětí a příklady jejich použití

Typ VDE značení Příklady umístění
T1 B Stavby s vysokým rizikem ohrožení přímým úderem blesku. Umístění do hlavních rozváděčů a přípojkových skříní objektu (dle projektu).
T2 C Rodinné domy – bez hromosvodu, přívod uložen v zemi, v husté zástavbě obklopeny vyššími objekty. Bytové jednotky, rodinné domy a další objekty, pokud je v HDS (hlavní domovní pojistková skříň) nebo HR (hlavní rozváděč) svodič typu T1.
T1+T2 BC Ochrana rodinných domů, které jsou zařazeny výpočtem rizik do hladiny ochrany LPL III–IV, s hromosvodem, s uzemněnými prvky na střeše (antény) nebo budovy s přívodem od PDS vedeným ve vzduchu. Ochrana bytových jednotek, pokud v hlavním rozváděči budovy není svodič typu T1.
T3 D Instalace co nejblíže citlivých spotřebičů (např. elektronika). Tato "jemná" ochrana je funkční pouze v případě zachování koordinace a instalace svodičů přepětí T1 a T2.
Svodič přepětí T1+T2 Eaton SPBT12-280/3 Svodič přepětí T1+T2 Eaton SPBT12-280/3
3 839,20
 Kč
cena za ks s DPH
Svodič přepětí T2 OEZ SVC-350-4-MZ Svodič přepětí T2 OEZ SVC-350-4-MZ
3 197,57
 Kč
cena za ks s DPH
Svodič přepětí T2 Saltek SLP-275 V/3 Svodič přepětí T2 Saltek SLP-275 V/3
2 012,60
 Kč
cena za ks s DPH
Svodič přepětí T2 Hager SPN315 Svodič přepětí T2 Hager SPN315
3 642,45
 Kč
cena za ks s DPH
Svodič přepětí T1+T2 Eaton SPBT12-280/4 Svodič přepětí T1+T2 Eaton SPBT12-280/4
5 054,94
 Kč
cena za ks s DPH
Svodič přepětí T1+T2 OEZ SVBC-12,5-4-MZ Svodič přepětí T1+T2 OEZ SVBC-12,5-4-MZ
4 948,72
 Kč
cena za ks s DPH
Svodič přepětí T1+T2 Schneider A9L16382 Svodič přepětí T1+T2 Schneider A9L16382
3 771,13
 Kč
cena za ks s DPH
Svodič přepětí T2 OEZ SVC-350-3-MZ Svodič přepětí T2 OEZ SVC-350-3-MZ
2 563,03
 Kč
cena za ks s DPH
Svodič přepětí T1+T2 Hager SPN900 Svodič přepětí T1+T2 Hager SPN900
3 645,88
 Kč
cena za ks s DPH
Svodič přepětí T1+T2 OEZ SVBC-12,5-3-MZ Svodič přepětí T1+T2 OEZ SVBC-12,5-3-MZ
3 710,52
 Kč
cena za ks s DPH
Svodič přepětí T2 Eaton SPCT2-280/4 Svodič přepětí T2 Eaton SPCT2-280/4
3 175,40
 Kč
cena za ks s DPH
Svodič přepětí T2 Hager SPN415 Svodič přepětí T2 Hager SPN415
4 688,07
 Kč
cena za ks s DPH
Svodič přepětí T2 Eaton SPCT2-280/3 Svodič přepětí T2 Eaton SPCT2-280/3
2 551,49
 Kč
cena za ks s DPH
Svodič přepětí T1+T2 Hager SPN901 Svodič přepětí T1+T2 Hager SPN901
4 859,05
 Kč
cena za ks s DPH

Zásady instalace přepěťových ochran

  • Dodržení správné koordinace a umístění svodičů T1, T2 a T3 pro zachování funkčnosti, kterou určuje projekt.
  • Typickým případem nefunkční ochrany proti přepětí je například zakoupení přepěťové ochrany typu T3 zabudované v prodlužovacím přívodu za účelem ochrany citlivých spotřebičů a absence svodičů T2 a případně T1 respektive T1 + T2 v hlavním i podružném rozváděči.

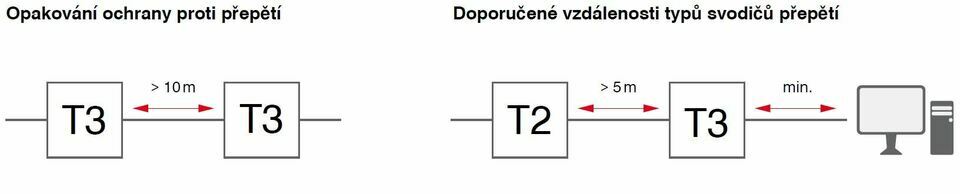

  • Zachování účinné ochrany proti přepětí dodržením minimálních a maximálních vzdáleností jednotlivých ochran.
schéma 1

Příklad provedení ochrany proti přepětí rodinných domů bez hromosvodu obklopených vyššími objekty

domek 01

Příklad provedení ochrany proti přepětí rodinných domů s hromosvodem zařazených do LPL III-IV

domek 02

Jaký počet pólů zvolit pro danou instalaci?

Provedení svodiče Síť Rozvod Vodiče
1pól (1L+PEN) TN-C 230 V (1fázový)
2pól (1L+N+PE) TN-S 230 V (1fázový)
3pól (3L+PEN) TN-C 400 V (3fázový)
4pól (3L+N+PE) TN-S 400 V (3fázový)

Použití kombinovaných svodičů přepětí T1+T2 dle zatřídění do LPL (hladiny rizika)

Pro běžné domy zatříděné výpočtem rizik do hladiny ochrany LPL III–IV běžně využíváme svodiče přepětí, které jsou schopny svést proudy o velikosti až 12,5 kA/pól.

Svodiče
SPN900 kombinovaný svodič přepětí T1 + T2, limp 12,5 kA (10/350), 3pól pro síť TN-C
SPN901 kombinovaný svodič přepětí T1 + T2, limp 12,5 kA (10/350), 4pól pro síť TN-S
Pro objekty zatříděné výpočtem rizik do hladiny ochrany LPL I–II volíme svodiče přepětí, které jsou schopny svést proudy o velikosti až 25 kA/pól.
Svodiče
SPN800 kombinovaný svodič přepětí T1 + T2, Iimp 25 kA (10/350), 3pól pro síť TN-C
SPN801 kombinovaný svodič přepětí T1 + T2, Iimp 25 kA (10/350), 4pól pro síť TN-S
Výše jsou zmíněny pouze nejčastěji používané svodiče přepětí, problematika ochrany proti přepětí je však daleko rozsáhlejší. V případě konkrétního požadavku se prosím obraťte na stavebniny@dek.cz
