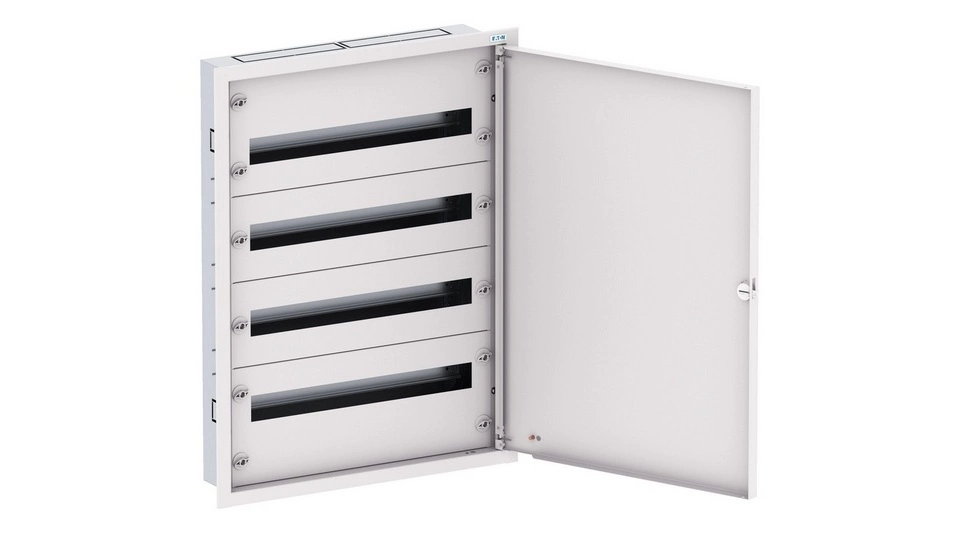

Třístupňové rozváděče Eaton BF-U-3S

Třístupňové rozvodnice Eaton BF-U-3S

Už jste slyšeli o nových typech rozvodnic BF-U-3S značky Eaton?

Pokud ne, tak teď se můžete dozvědět více.

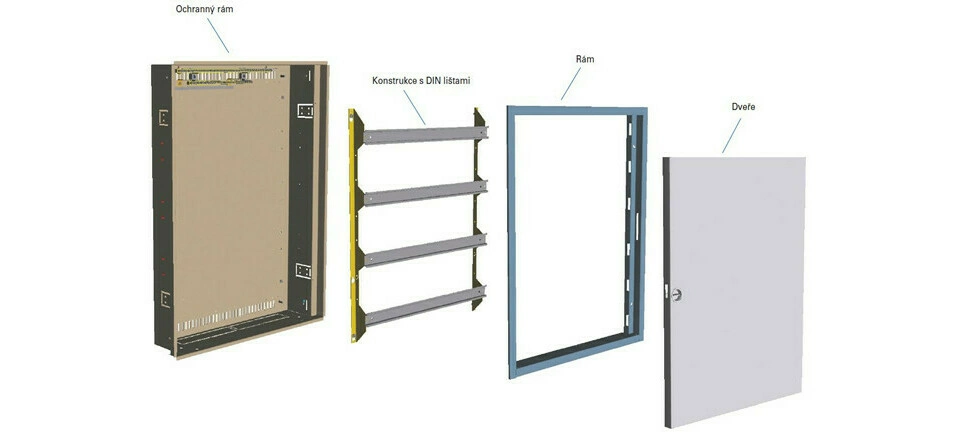

Jedná se o třístupňový systém dobře známých rozvodnic BF pro instalaci pod omítku nebo do dutých stěn. Nové řešení nabízí lepší variabilitu a ulehčení práce pro elektromontéry, protože rozvodnice se dá rozdělit na 3 samostatné díly – vana, konstrukce s DIN lištami a krycí rám s dveřmi.

Instalace rozvodnice probíhá ve třech krocích.

1.    Prvním krokem je zazdění / uchycení prázdné vany do stěny.

2.    Druhým krokem je montáž přístrojů a jejich propojení na DIN lištu v klidu vlastní dílny.

3.    Posledním krokem je usazení rámu s přístroji do vany, připojení přívodních kabelů a usazení ochranného rámu s dveřmi.

Díky tomuto rozdělení nedojde k poškození ochranného rámu při zednických pracích (BF-U) nebo při osazování přístroji (BF-U-2S).

Více místa pro přístroje

Rozvodnice BF-U-3S nabízí, oproti předchozím variantám, více místa pro přístroje. Největší varianta nabízí až 7 řad s 33 přístroji na DIN liště. To vám dává celkový prostor až pro 231 přístrojů. Modernizací prošla také možnost multimediálního provedení. To už dnes není jako samostatná varianta, ale pokud potřebujete do vaší rozvodnice doplnit děrovanou montážní desku, tak si ji můžete vybrat jako příslušenství, kterým nahradíte vždy 1 DIN lištu. Pokud potřebujete větší prostor, jednoduše objednáte více desek.

Přehled variant rozvodnic řady xComfort BF

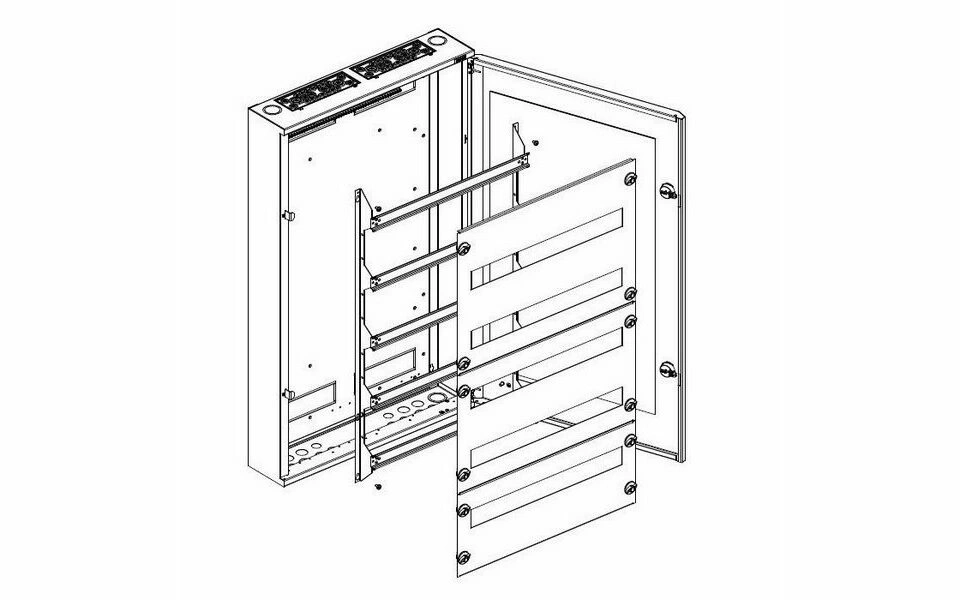

BF-O (IP30, IK07)

• Montáž na omítku, barevné provedení RAL 9016 / RAL 7035
• Montážní hloubka 140 mm
• Jednostupňové řešení s vyjímatelným rámem s DIN lištami
• Dveře plné nebo prosklené (mechanická odolnost s prosklenými dveřmi IK07)
• Plastový otočný zámek, může být zaměněn za zámek s klíčem
• Přívod kabelů přes propichovací přírubu 2K (nahoře) nebo kabelové průchodky (dole)
• Rám s DIN lištami může být volitelně upraven pro instalaci montážní desky
• Šroubové svorkovnice N/PE součástí standardní dodávky

BF-U-2S (IP30, IK07/IK08)

• Montáž pod omítku nebo do dutých stěn, barevné provedení RAL 9016
• Montážní hloubka 100 mm
• Dvoustupňové řešení – 1. stupeň ochranný kryt, 2. stupeň rám s dveřmi
• Dveře plné nebo prosklené (mechanická odolnost s prosklenými dveřmi IK07)
• Plastový otočný zámek, může být zaměněn za zámek s klíčem
• Předlisované otvory nahoře a dole pro přívod kabelů
• K dispozici instalační varianta s DIN lištami nebo multimediální varianta s montážní deskou
• Šroubové svorkovnice N/PE součástí standardní dodávky

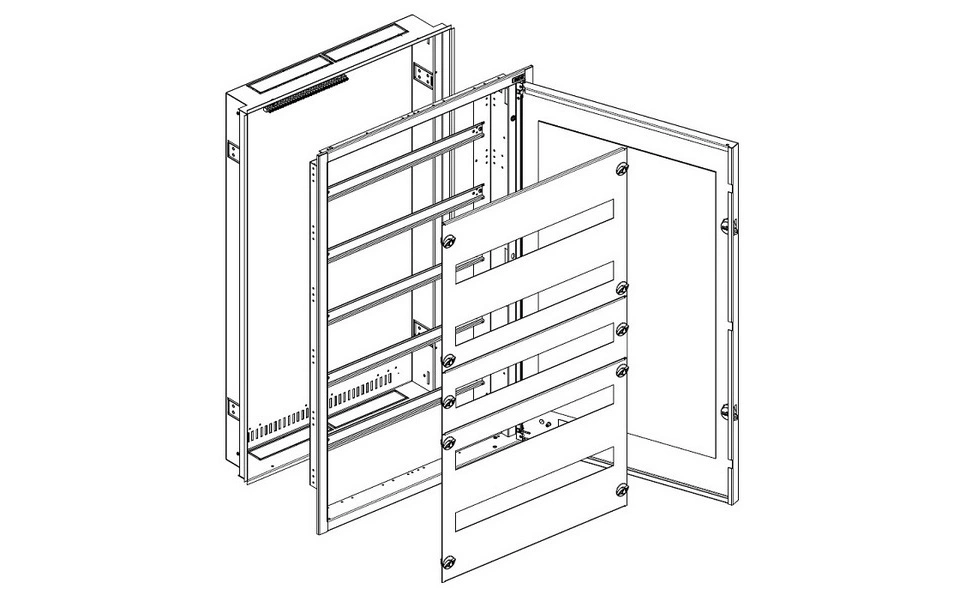

BF-U-3S (IP30, IK07/IK08)

• Montáž pod omítku nebo do dutých stěn, barevné provedení RAL 9016
• Montážní hloubka 120 mm
• Třístupňové řešení – 1. stupeň ochranný kryt, 2. stupeň konstrukce s DIN lištami, 3. stupeň rám s dveřmi
• Dveře plné nebo prosklené (mechanická odolnost s prosklenými dveřmi IK07)
• Plastový otočný zámek, může být zaměněn za zámek s klíčem
• Předlisované otvory nahoře a dole pro přívod kabelů
• Nová montážní deska, která nahrazuje vždy jedno řadu DIN lišt
• Šroubové svorkovnice N/PE součástí standardní dodávky

Kompletní školení k rozvodnicím Eaton BF-U-3S
